آلة ثني الأنابيب CNC

رسم آلة ثني الأنابيب CNC
شكل الاستفسار

تأتي آلة ثني الأنابيب CNC، والتي تسمى كذلك ثناية الأنابيب، أو آلة الثني أو الثناية CNC، بقدرة كبيرة على القيام بعمليات الثني بدقة متناهية. ويتم استخدام الأنابيب التي تتم معالجتها في هذه الآلات في كل من الصناعات الفضائية، وقطاع صناعة السيارات وصناعة الأثاث وغيره. ويزيد في دقتها وفعاليتها توفرها على نظام CNC.

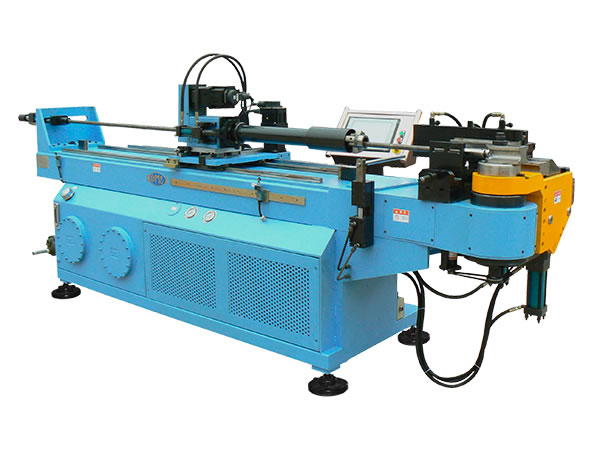

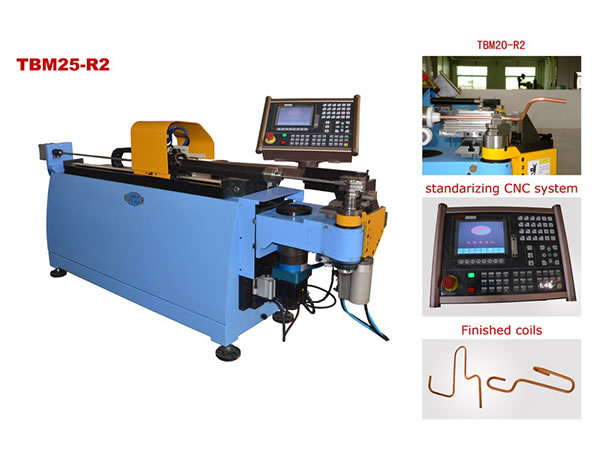

  • آلة ثني الأنابيب CNC، TBM50

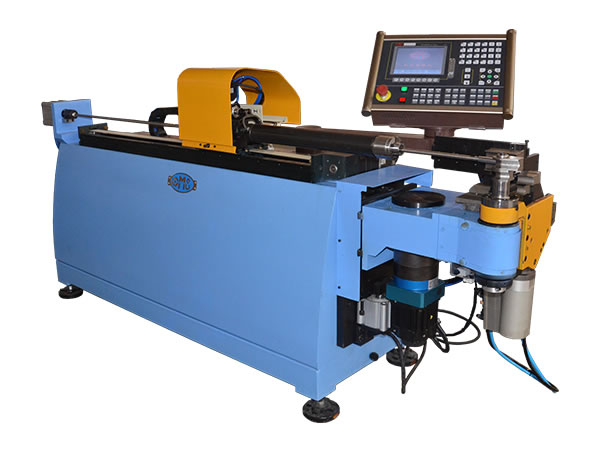

  • آلة ثني الأنابيب CNC، TBM50

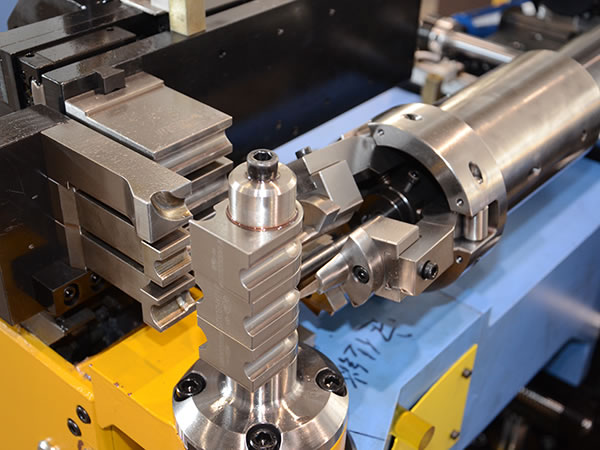

  • آلة بثلاث قوالب

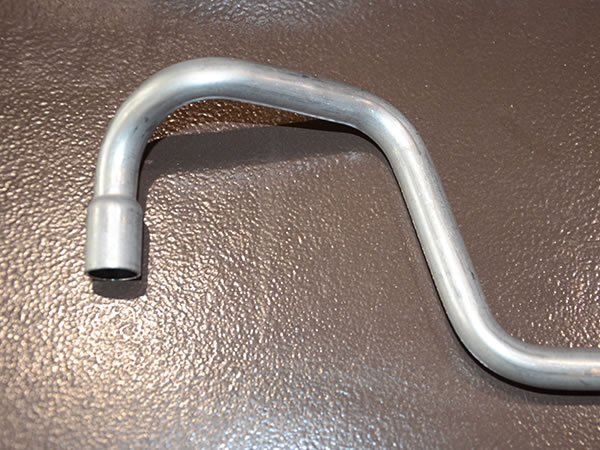

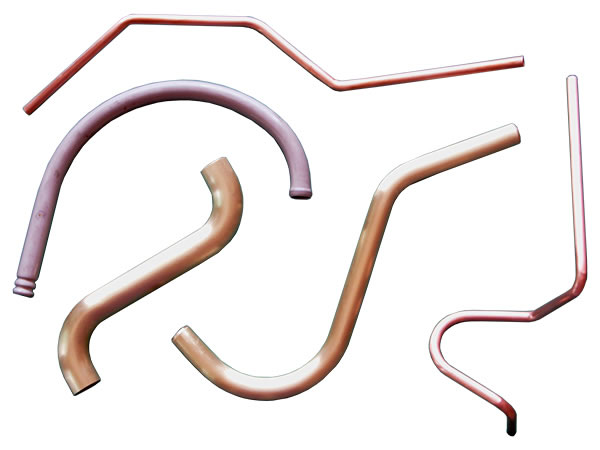

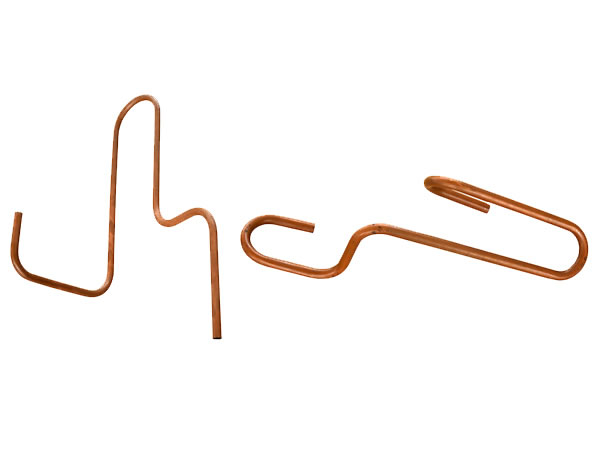

  • قطع شغل الأنابيب الألومينية

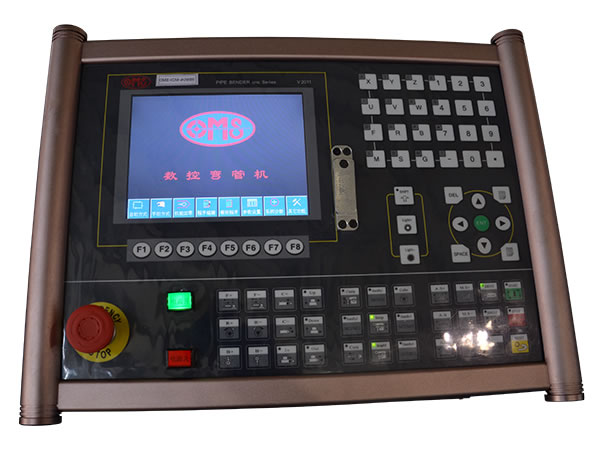

  • النظام CNC المعياري
  • المنتجات
  • المنتجات

يأتي النظام CNC المستخدم في آلة ثني الأنابيب في نوعين:
1. النوع المعياري: الشاشة بالألوان 7 بوصات، لوحة مفاتيح مدمجة ونظام التحكم CNC.
2. النوع من الحجم الكبير: شاشة لمسية ملونة 12,1 بوصة، الشاشة بثلاثة أبعاد، جهاز التحكم بحاسوب صناعي (على سبيل الاختيار: محاكاة حركة ثني الأنابيب، واكتشاف التداخل).

وعلى العموم فآلة ثني الأنابيب CNC تأتي بصفة عامة بما يلي من المميزات:
1. إنها تأتي بنظام CNC بثلاثة محاور،
2. إنها سهلة الاستخدام بشكل كبير جدا،
3. إنها تتميز بتكنولوجيا معالجة ممتازة.

البرامترات
البرامترات التقنية الرئيسية
1 القطر الخارجي الأقصى × سمك الجدار Ф25×2.5 (النحاس، الألومنيوم) 10 دقة محور الدوران المكاني ±0.05°
2 نصف قطر الثني الأقصى R120 11 زاوية محور الثني 0--200°
3 نصف قطر الثني الأدنى R15 12 سرعة محور الثني 0--240° ثانية
4 الطول الأقصى للملف 1800 ملمتر، قابل للتمديد 13 دقة محور الثني ±0.05°
5 شوط محور التغذية الخطي 0-1200mm 14 سرعة الثني القصوى 3,5 ثانية ثنية
6 سرعة محور التغذية الخطي 0-1000 ثانية 15 توريد القدرة ثلاثة أطوار، 4 أسلاك 380V ±10% 50Hz
7 دقة محور التغذية الخطي ±0.05mm 16 ضغط توريد الهواء 0.4-0.6Mpa
8 زاوية محور الدوران المكاني 0--±360° 17 القدرة الإجمالية 2.3Kw
9 سرعة محور الدوران المكاني 0--500° ثانية


يمكنكم الاتصال بنا في أي وقت من أجل الحصول على مزيد من التفاصيل حول أي منتج من منتجاتنا. وفضلا عن ذلك، يمكنكم تزويدنا بالبرامترات التي تحتاجون وسنصنع لفائدتكم آلات ثني بالمواصفات التي ترغبون بها. إننا دائما نتطلع إلى التعاون معكم.
