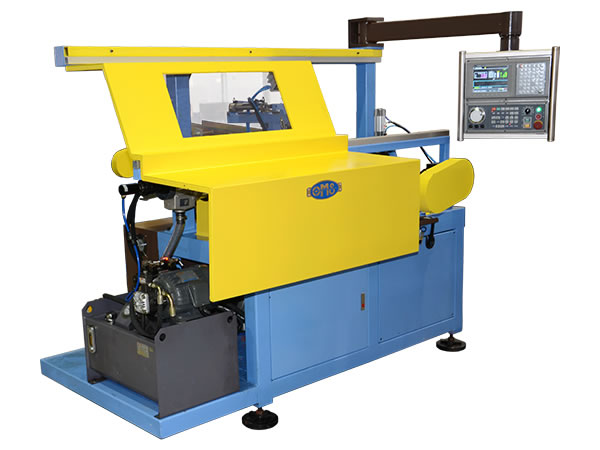

آلة تشكيل الأنابيب المعدنية بالرحو CNC

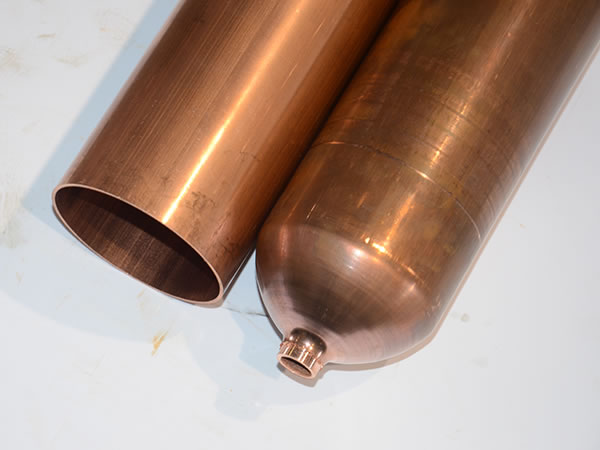

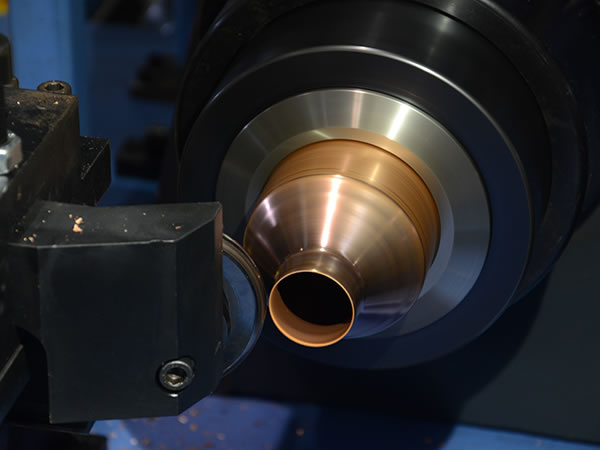

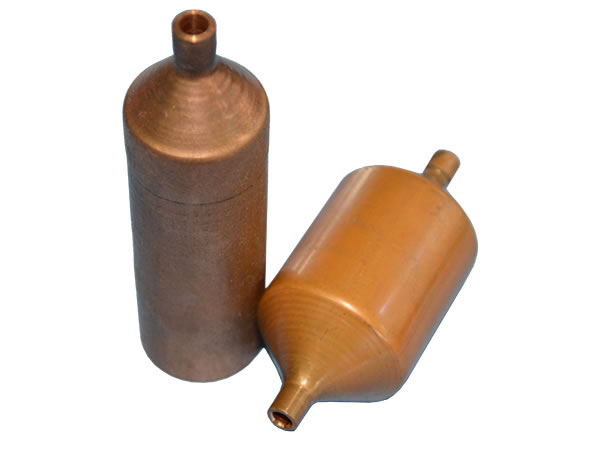

رسم آلة تشكيل الأنابيب المعدنية بالرحو CNCيتم استخدام آلة تشكيل الأنابيب المعدنية بالرحو CNC، والتي تسمى كذلك مخرطة الأنابيب المعدنية، أو آلة تشكيل الأنابيب المعدنية بالدوران أو مخرطة المواسير المعدنية، من أجل تقليص طرفية الأنبوب المعدني. ويتم استخدامها بشكل أساسي من أجل معالجة الخزانات، ومخفضات الصوت في المكيفات الهوائية، وسخانات المياه، والمبردات وغيرها.
-
آلة تشكيل الأنابيب المعدنية بالرحو CNC
-

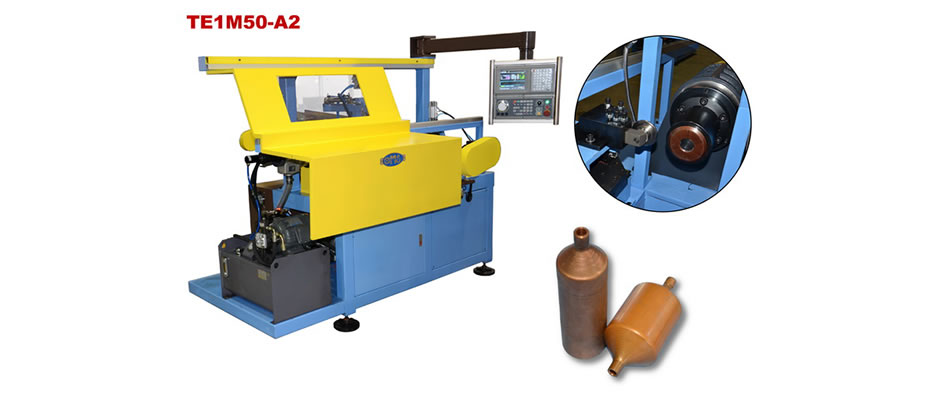

الرسم التخطيطي المفصل لآلة تشكيل الأنابيب المعدنية بالرحو CNC
-
المنتجات
-
المنتجات
تتمتع آلة تشكيل الأنابيب المعدنية بالرحو CNC بما يلي من المميزات:
1. يأتي النظام CNC لديها بمحورين من أجل تحقيق تحكم ممركز.
2. يعتمد خزان الزيت الهيدرولي التبريد الطبيعي.
3. يأتي عمود الدوران لديها بسرعة عالية تصل إلى 2800 RPM.
4. تتوفر على ميزة التفريغ الأوتوماتي.
| البرامترات التقنية الرئيسية | |||||
| 1 | القطر الأقصى للأنبوب المعالج | Ф50mm (النحاس) | 11 | قدرة التثبيت القصوى | 300 كلغ |
| 2 | السمك الأقصى لجدار الأنبوب المعالج | 1.5mm | 12 | شوط المحور X | 200 ملمتر |
| 3 | وحدة المعالجة | 1 | 13 | دقة موضعة المحور X | ±0.05 |
| 4 | وقت المعالجة | 50- 30 ثانية | 14 | سرعة المحور X | 300 ملمتر ثانية |
| 5 | نموذج التحكم الكهربائي | PLC | 15 | شوط المحور Y | 100 ملمتر |
| 6 | طريقة التشغيل | أوتوماتية يدوية مفتاح jog | 16 | دقة موضعة المحور Y | ±0.05 |
| 7 | طريقة التحميل | يدوية | 17 | سرعة المحور Y | 150 mm/S |
| 8 | طريقة التثبيت | أسطوانة زيت للتدوير باللب المجوف الهيدرولي | 18 | توريد الطاقة | ثلاثة مراحل 380V 50HZ |
| 9 | طريقة المعالجة | الدرفلة على البارد | 19 | قدرة المحرك الهيدرولي | 0.75KW |
| 10 | محرك المحور الأساسي | 3 KW | 20 | ضغط النظام الهيدرولي | 5Mpa |
يمكنكم الاتصال بنا من أجل معرفة المزيد من التفاصيل حول أي منتج من منتجاتنا. كما يمكنكم تزويدنا بالبرامترات التي ترون ضرورة إضافتها إلى هذه الآلات، وسيعمل فريقنا التقني على إنتاج الآلات التي تحتاجون بالمواصفات المطلوبة. إننا دائما نتطلع إلى التعاون معكم.
