آلة تثقيب الأنابيب CNC
رسم آلة تثقيب الأنابيب CNCتتميز آلة تثقيب الأنابيب CNC هذه، والتي تسمى كذلك ثقابة الأنابيب، أو آلة التثقيب أو جهاز التثقيب، بما يلي من المميزات:
1. إنها تأتي بإمكانية تحقيق القولبة الهيدرولية وبجهاز تغذية ذي محرك مؤازر.
2. إنها تأتي ببرنامج تحكم CNC وتتميز بسهولة تشغيلها.
3. إنها تتميز بقولبة دقيقة، وبفعالية عالية.
-

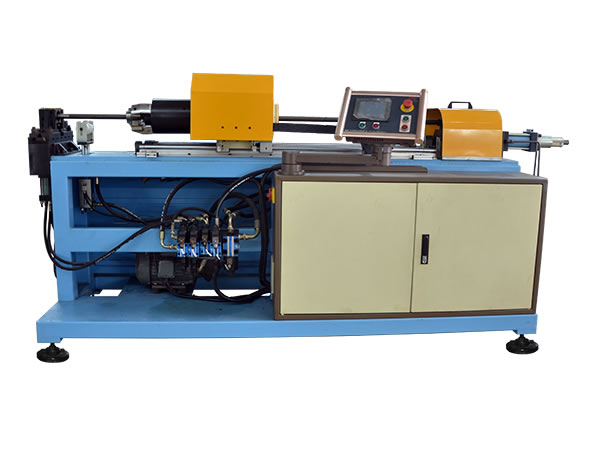

آلة تثقيب الأنابيب CNC
-

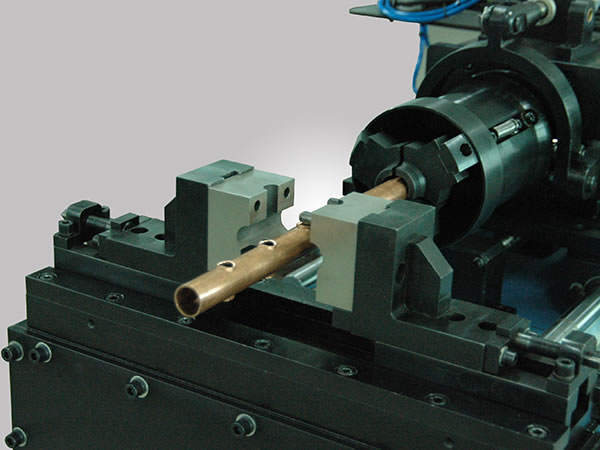

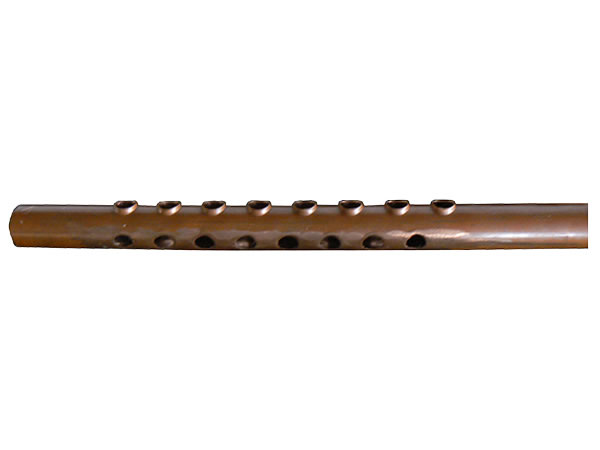

خطان من الثقوب
-

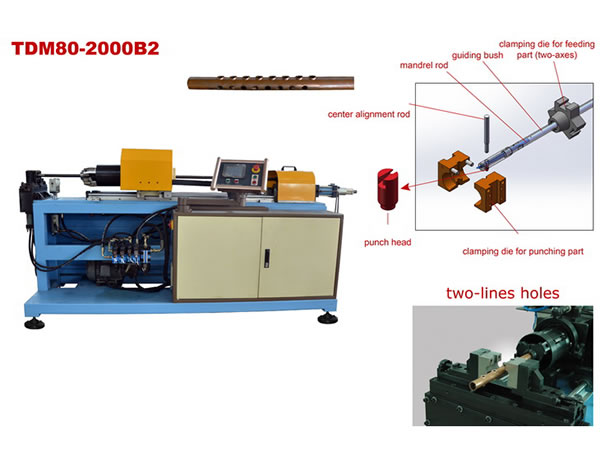

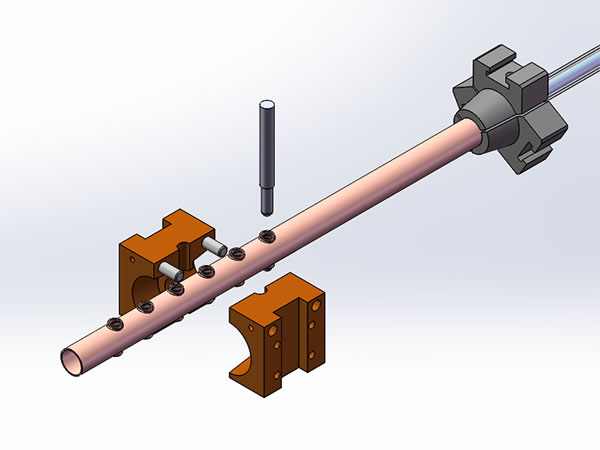

الرسم التخطيطي المفصل
-
المنتجات
| البرامترات التقنية الأساسية | |||||
| 1 | القطر الأدنى للأنبوب المعالج | Φ16mm (النحاس) | 10 | السمك الأقصى للجدار المعالج | 1.5mm |
| 2 | القطر الأقصى للأنبوب المعالج | Φ100mm (النحاس) | 11 | فعالية المعالجة | 5- 7 ثانية لكل ثقبة |
| 3 | طريقة المعالجة | التثقيب | 12 | شوط محور التغذية (جهاز تحكم مؤازر) | 1300mm |
| 4 | المسافة الدنيا فيما بين الثقوب | 16mm | 13 | دقة موضعة محور التغذية | ±0.1 |
| 5 | طريقة التثبيت | القدرة الهيدرولية | 14 | سرعة محور التغذية | 800mm/s |
| 6 | طريقة التحكم الكهربائي | PLC لمحورين | 15 | زاوية الدوران (جهاز تحكم مؤازر) | ±1800 |
| 7 | طريقة التشغيل | أوتوماتية يدوية مفتاح jog | 16 | توريد الطاقة | ثلاثة أطوار 380v 50HZ |
| 8 | طريقة التحميل | يدويا | 17 | قدرة المحرك الهيدرولي | 2.2KW |
| 9 | ضغط النظام الهيدرولي | 5-Mpa | 18 | الحجم الإجمالي | L(2.3m)ХW(1m)ХH(1.5m) |
الرجاء الاتصال بنا من أجل الحصول على مزيد من التفاصيل حول هذا المنتوج وغيره من المنتجات. كما يمكنكم موافاتنا بالبرامترات التي ترغبون في توفيرها في هذه الآلات وسنقوم بتصنيعها وفقا لمتطلباتكم الخاصة. إننا دائما نتطلع إلى التعاون معكم.
