آلة معالجة وثني الأنابيب CNC المدمجة (القطع تشكيل طرف الأنبوب الثني)

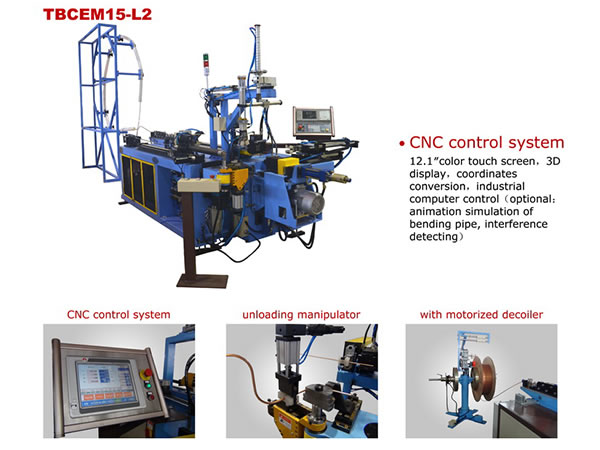

رسم آلة معالجة وثني الأنابيب CNC المدمجة (القطع تشكيل طرف الأنبوب الثني)
شكل الاستفسار

إن آلة معالجة وثني الأنابيب CNC المدمجة (القطع تشكيل طرف الأنبوب الثني)، أو آلة معالجة الأنابيب المدمجة، أو آلة ثني الأنابيب المدمجة أو آلة تشكيل طرف الأنبوب عبارة عن آلة تشكيل أنابيب المكيفات الهوائية، ويمكنها تسوية، وقياس، وقطع وتشكيل طرفيات الأنابيب النحاسية. وتقوم بكل هذه العمليات بشكل أوتوماتي. ويتم استخدامها في الغالب لتشكيل أنابيب المحركات الصاروخية، وأنابيب السيارات، وأنابيب الأجهزة المنزلية وغيرها.

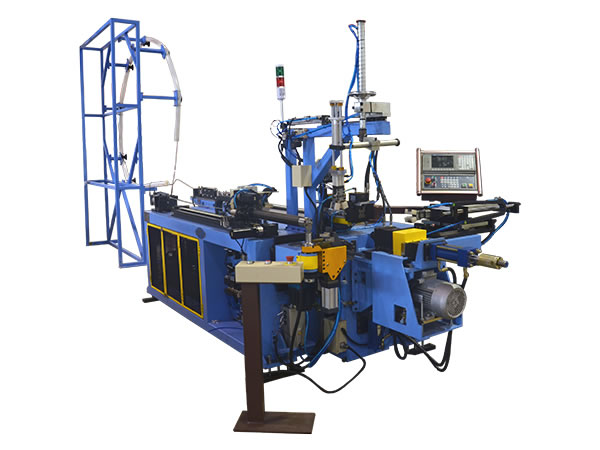

  • آلة معالجة وثني الأنابيب CNC المدمجة (القطع تشكيل طرف الأنبوب الثني)

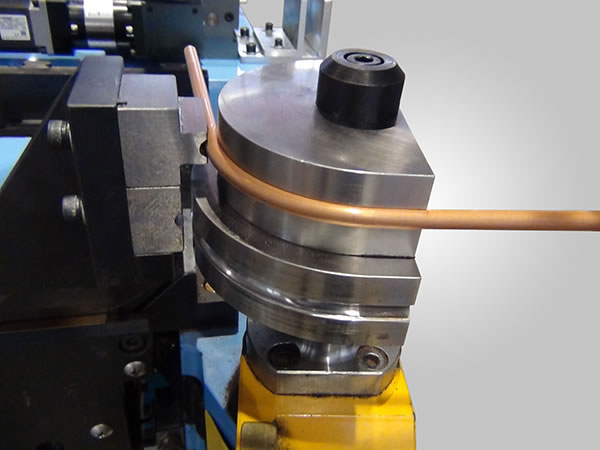

  • محطة ثني الأنابيب

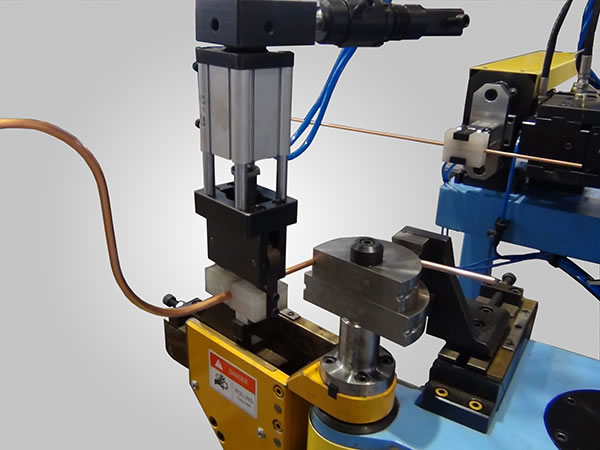

  • التغذية بواسطة المناول

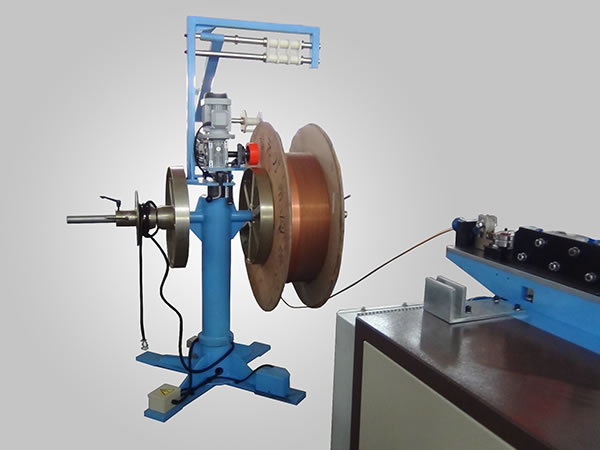

  • جهاز تفكيك الملفات بمحرك

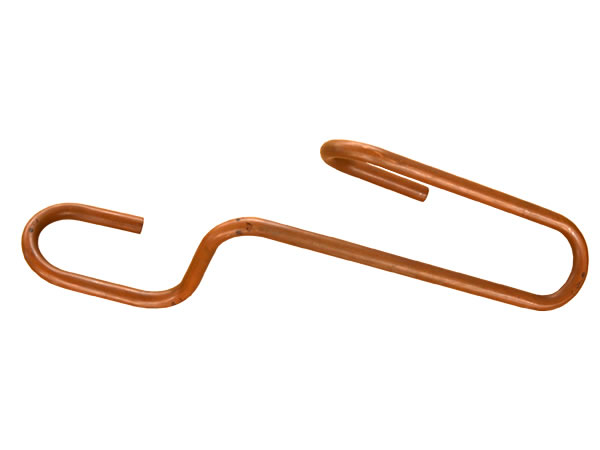

  • المنتجات

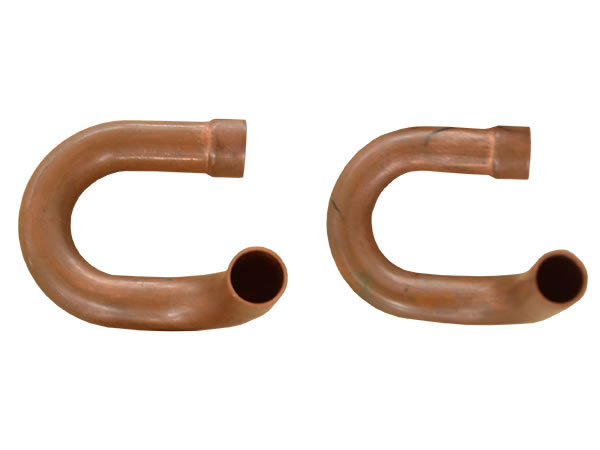

  • المنتجات

تتمتع آلة معالجة وثني الأنابيب CNC المدمجة هذه بما يلي من المميزات:
1. إن الأتمتة العالية الأداء لديها تمكنها من القيام بالعمليات الافتراضية.
2. إنها تتوفر على محطات متعددة لتشكيل الطرفيات.
3. إنها تأتي بتشغيل مستقر، وضجيج منخفض ودقة قطع عالية.
4. إنها سهلة الصيانة ومن السهل تشغيلها.
5. إنها مجهزة بأداة لحقن الزيت في الشفرة وهو ما يمكن أن يزيد في أمد حياة هذه الأخيرة.
6. إن جهاز تفكيك الملفات لديها مزود بمحرك.
7. يتم تفريغها بواسطة مناول هوائي.

البرامترات
البرامترات التقنية الأساسية
1 جزء الثني قطر الأنبوب × السمك W Ф15×1.6mm 13 جزء القطع شوط التغذية 700mm
2 نصف قطر الثني 60mm/ 10mm 14 التفاوت المسموح به للخط المباشر ≤ 2‰
3 الطول الأقصى للملف 1200mm 15 الخطأ المتكرر للطول المضبوط ≤ 0.6mm
4 محور التغذية المباشرة الشوط 0--1200mm 16 نسبة تقلص القطر الداخلي لطرفية الأنبوب f < 20%
5 السرعة 0--1000mm/sec 17 خطأ الطول في كل عملية قطع ≤ 0.5mm
6 الدقة ±0.05mm 18 جزء تشكيل الطرفيات وضعية المعالجة بالآلات 2
7 محور الدوران المكاني الزاوية 0--±360° 19 القدرة القصوى للتثبيت 1000kg
8 السرعة 0--600°/sec 20 القوة الزائدة القصوى 1000kg
9 الدقة ±0.05° 21 خطأ العمق الأقصى للمعالجة ＜ ±0.5
10 محور الثني الزاوية 0--195° 22 الخطأ المحوري الأقصى ＜ 0.1
11 السرعة 0--300°/sec 23 قدرة المحرك الهيدرولية 2.2KW
12 الدقة ±0.05° 24 ضغط النظام الهيدرولي 5-8Mpa





25 القدرة المدمجة 5- 8 ثانية ثنية

للمزيد من التفاصيل حول منتجنا هذا أو غيره من المنتجات الرجاء الاتصال بنا مباشرة. ويمكنكم أيضا الاتصال بنا من أجل تزويدنا بالمواصفات الإضافية التي ترغبون في الحصول عليها، فبإمكان فريقنا التقني أن يدخل كل التعديلات التي ترون ضرورة تعديلها حتى تحصلوا على آلات بمواصفاتكم الخاصة. إننا نتطلع إلى التعامل معكم.
