آلة قطع الأنابيب CNC

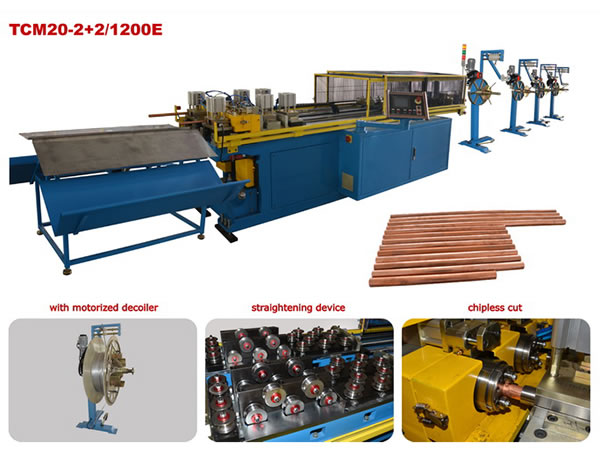

رسم آلة قطع الأنابيب CNCإن آلة قطع الأنابيب CNC هذه، والتي تسمى كذلك قاطعة الأنابيب، أو جهاز قطع الأنابيب، أو آلة قطع وتسوية الملفات، عبارة عن آلة يتم استخدامها من أجل تفكيك الملفات وتسويتها وقطعها حتى تصبح ملفات بطول ثابت، ويتم استخدامها بشكل أساسي من أجل قطع أنابيب المكيفات الهوائية، وسخانات الماء، والسيارات وغيرها.
-

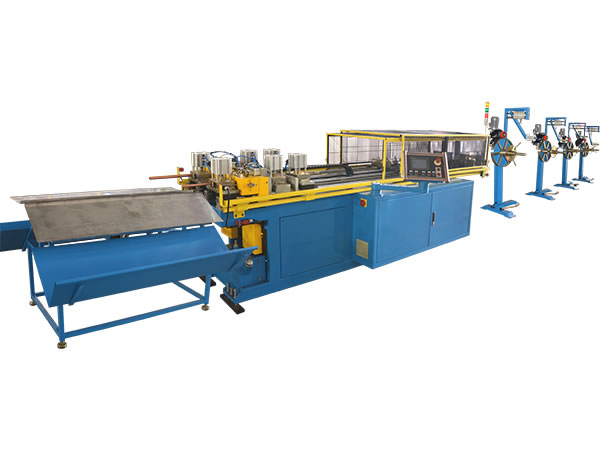

آلة قطع الأنابيب CNC
-

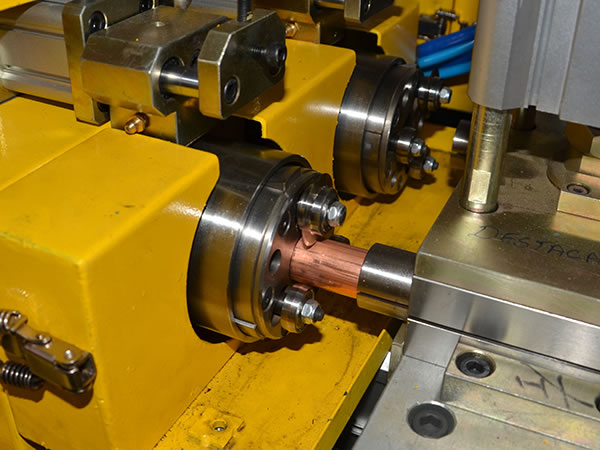

آلة التقطيع- القطع الدوراني
-

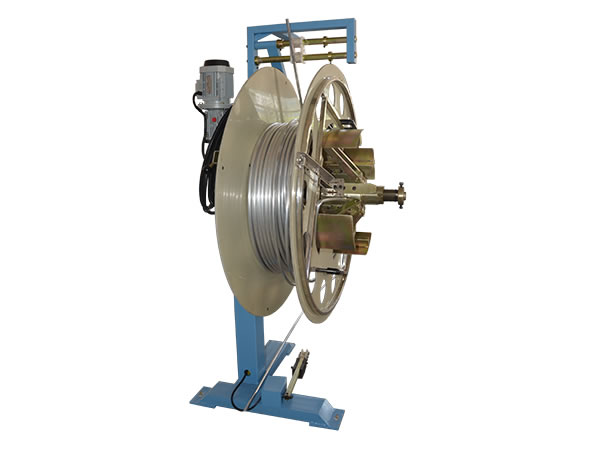

جهاز تفكيك الملفات الجانبي (النوع المتمدد) ملائم للملفات بدون بكرة خشبية، ويتم استخدامها دائما للأنابيب الفولاذية في مجال صناعة السيارات.
-

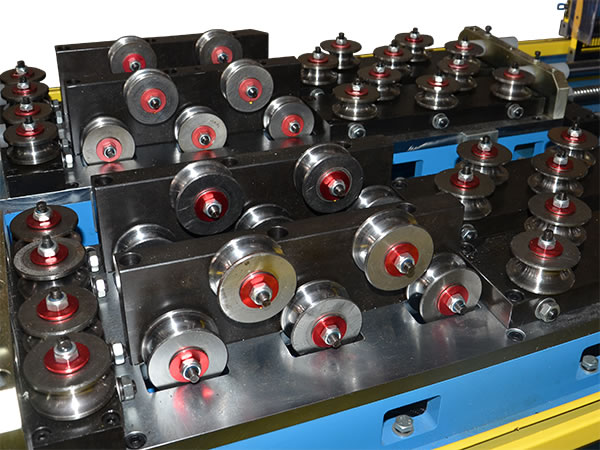

أداة التسوية
-

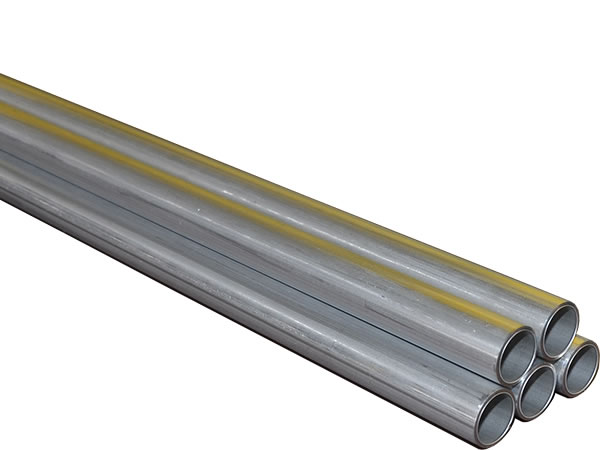

أنبوب ألوميني
-

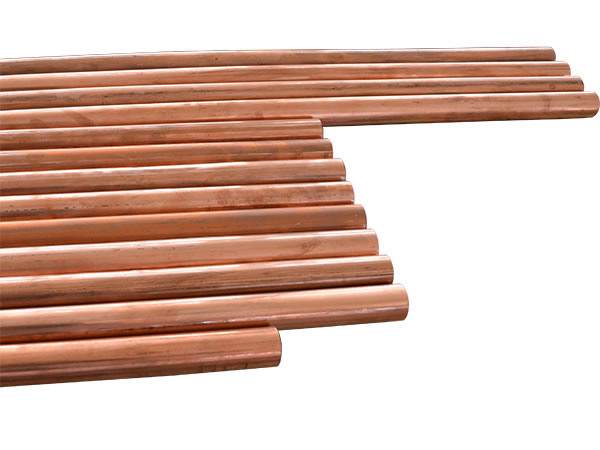

أنبوب نحاسي
تتمتع آلة قطع الأنابيب CNC بما يلي من المميزات:
1. إنها تأتي بجهاز التحكم المؤازر CNC، وموضعة دقيقة وتغذية مستقرة.
2. إنها تأتي بدقة عالية وبدرجة عالية من الأتمتة.
3. إنها سهلة الصيانة، وذات مكونات تحكم هوائية، وخالية من التلوث ومن السهل تنظيفها.
4. يمكنها أن تعالج في نفس الوقت نوعين من الأنابيب النحاسية بمواصفات مختلفة (أنبوبان من كل نوع). ويمكنها كذلك القطع من جهتين.
| البرامترات التقنية الرئيسية | ||
| 1 | التفاوت المسموح به للشوط (الخط المباشر) | ≤2‰ |
| 2 | الخطأ المتكرر للطول المضبوط | L≤ 1000 mm ≤ 0.3mm L ≥ 1000 mm ≤ 0.6mm |
| 3 | نسبة تقلص القطر الداخلي لطرف الأنبوب | f < 20% |
| 4 | خطأ الطول في كل عملية قطع | ≤0.5mm ( L=1000 ) |
| 5 | حالة السطح | ليس هناك أي تمدد ظاهر، أو خدوش أو آثار ضغط على سطح الأنبوب النحاسي |
| 6 | نسبة عدم دقة الشكل الدائري للأنبوب | ≤3 ％ |
| 7 | نسبة تقلص القطر الداخلي لنهاية الأنبوب | f < 20% (السمك W العملي – السمك W) السمك W |
| 8 | فعالية الإنتاج | 8 مرات دقيقة (L=1000) |
يمكنكم الاتصال بنا في أي وقت من أجل الحصول على مزيد من التفاصيل حول أي منتج من منتجاتنا. كما يمكنكم تزويدنا بالبرامترات الأخرى التي ترغبون في إضافتها إلى هذه الآلات وسيعمل فريقنا التقني على إدماجها في الآلات التي ترغبون في الحصول عليها. إننا كلنا تطلع من أجل عقد شراكات تعاون طويلة الأمد معكم.
