آلة ثني الأنابيب النحاسية على شكل U
رسم آلة ثني الأنابيب الأوتوماتيةإن آلة ثني الأنابيب النحاسية، أو ثناية الأنابيب النحاسية، أو آلة طي الأنابيب النحاسية أو آلة ثني الأنبوب النحاسي، عبارة عن آلة تقوم بثني أنبوب الملف النحاسي بطول يتم ضبطه بشكل مسبق وعلى شكل U، ويتم استخدامها بشكل أساسي لإنتاج الأنابيب الطويلة على شكل U المستخدمة في مبخرات ومكثفات المكيفات الهوائية.
-

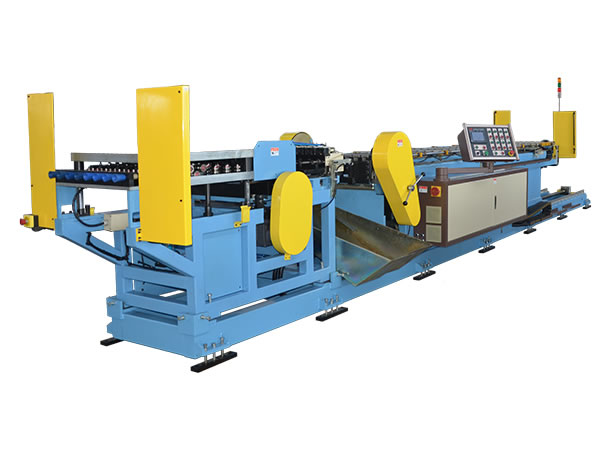

آلة ثني الأنابيب الأوتوماتية
-

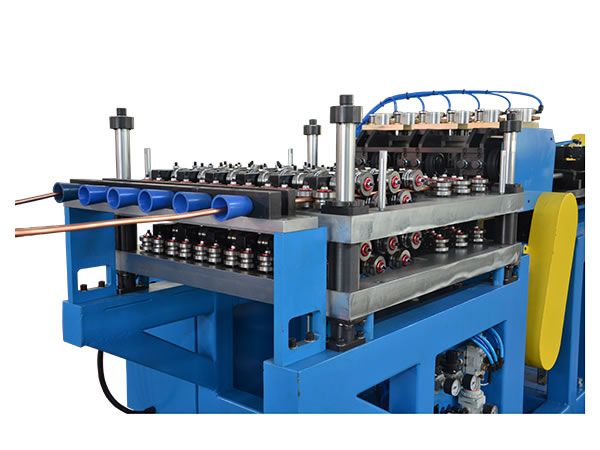

تبدل سريع فيما بين قطري الأنابيب
-

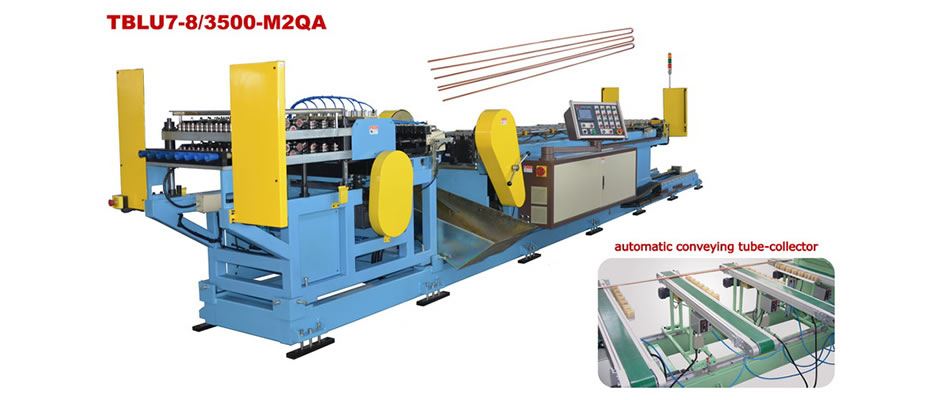

جهاز أوتوماتي لجمع ونقل الأنابيب
-

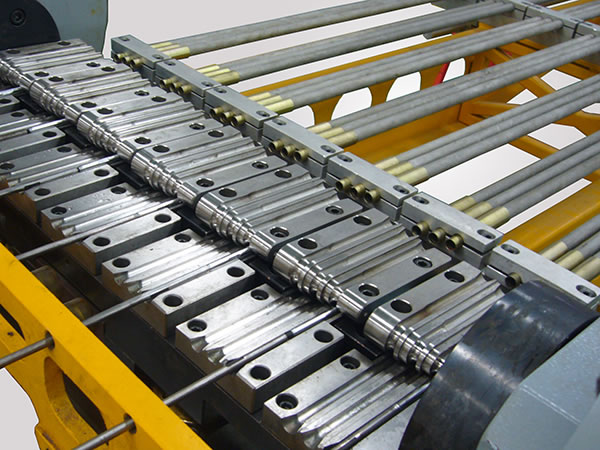

مسافة بمراكز متعددة
-

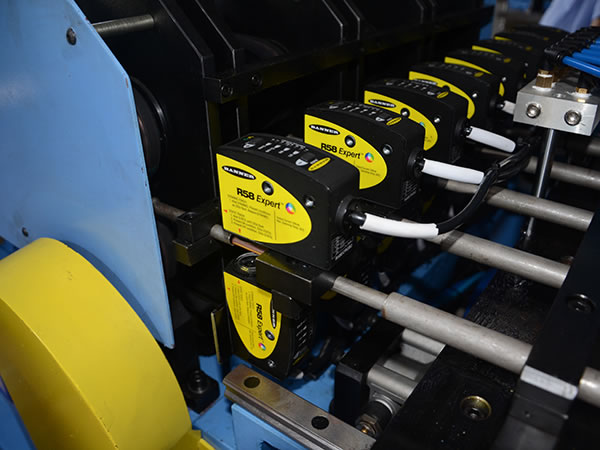

جهاز استشعار البقع السوداء على النحاس
وتأتي على العموم في العديد من المميزات كما يلي:
المميزات
1. تأتي آلة ثني الأنابيب النحاسية على شكل U هذه بمحرك مؤازر يقوم بعملية الثني ونقل الهيكل.
2. إنه تتم قيادتها بمحرك تحويل التردد وتغذيتها باستخدام سير.
3. يتم قيادة محرك القطع بواسطة محول الطاقة لديها، ويمكن تعديل سرعتها.
| البرامترات التقنية الرئيسية | ||
| 1 | الفعالية (دورة واحدة) | L≤ 1000 T<19s |
| 2 | دقة الطول | ±0.8 mm |
| 3 | التفاوت المسموح به لطرف الأنبوب | ≤1.0mm |
| 4 | نسبة تسطح الثني | ≤15 ％ |
| 5 | توريد الطاقة | AC 380V±10％ بثلاثة أطوار (نموذج أربع أسلاك ثلاث أطوار) 50Hz |
| 6 | الطاقة الإجمالية | ≤13KW |
| 7 | ضغط الهواء المضغوط | 0.4-0.6Mpa |
| 8 | طريقة التقطيع | قاطعة خارجية |
| 9 | قدرة النظام الهيدرولي | 2.2 KW |
| 10 | طريقة التبريد | التبريد بالريح |
يمكننا أن نقدم هذه الآلات وفقا للطلبات الخاصة للزبائن. لذا يمكنكم الحصول على آلة ثني الأنابيب النحاسية بالمواصفات التي تريدون عبر تزويدنا بالبرامترات والميزات التقنية التي ترغبون في الحصول عليها. فالرجاء ألا تترددوا في التواصل معنا.
